LED Projekt
Hier werden die einzelnen Schritte erklärt, wie Du mit einem Netzteil Deine LEDs betreiben kannst.

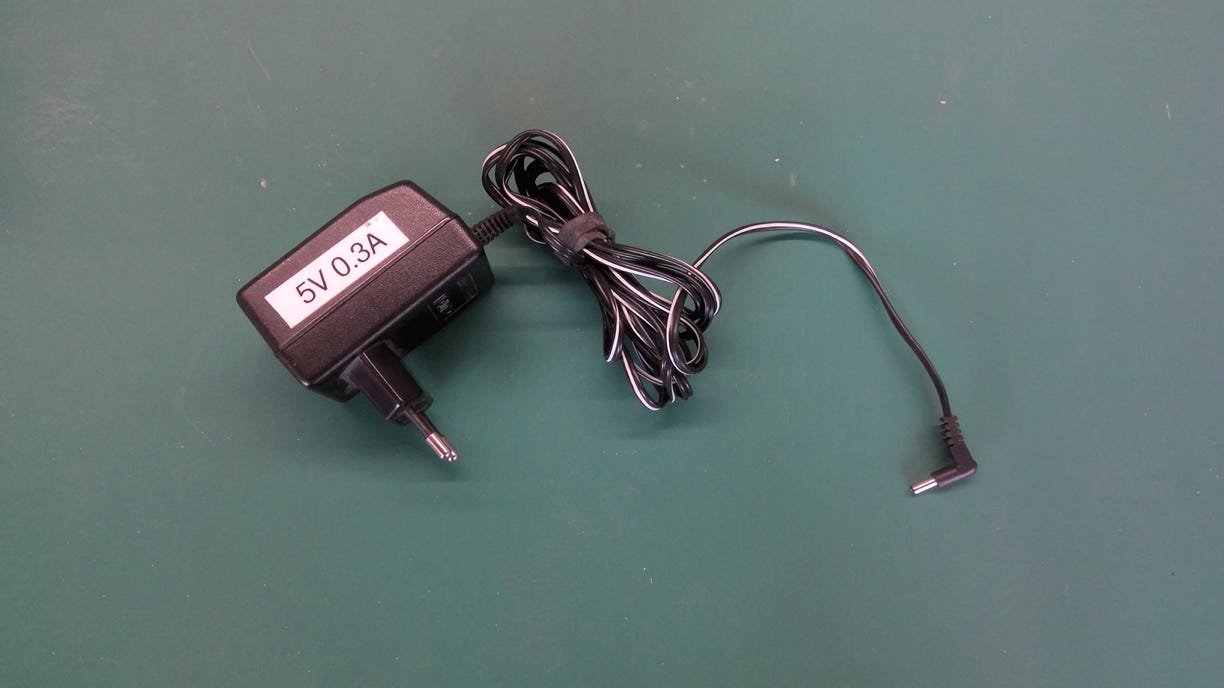

1. Das Netzteil definiert mit seiner Ausgangsspannung und seiner Leistung die mögliche Menge LEDs
Im Beispiel: Ausgangsspannung 5V,
maximale Stromabgabe 300mA

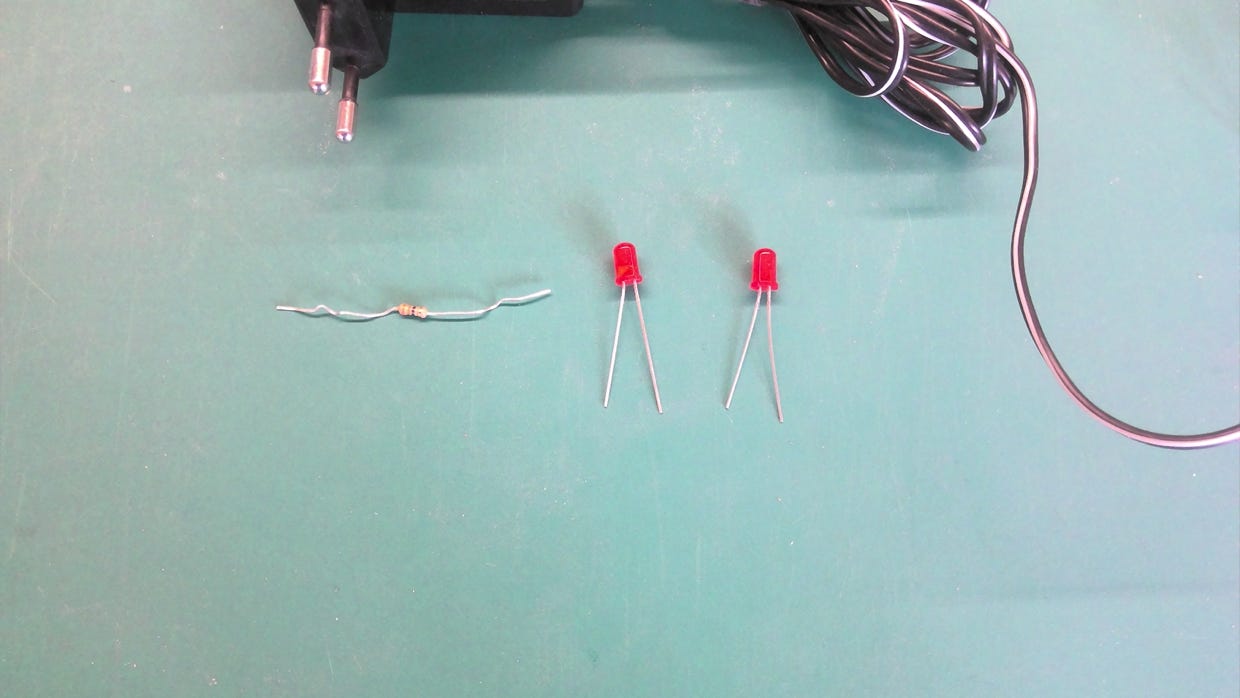

Um die Reihenschaltung aufzubauen, wird zudem ein passender Widerstand benötigt.
Die LEDs lassen Strom nur in eine Richtung durch, die länge der "Beine" gibt Aufschluss darüber, an welchem die + Spannung angelegt wird: Am längeren "Bein".
Tipp: Das kürzere Bein gleich zu Beginn um die Hälfte kürzen - der besseren Unterscheidung wegen!

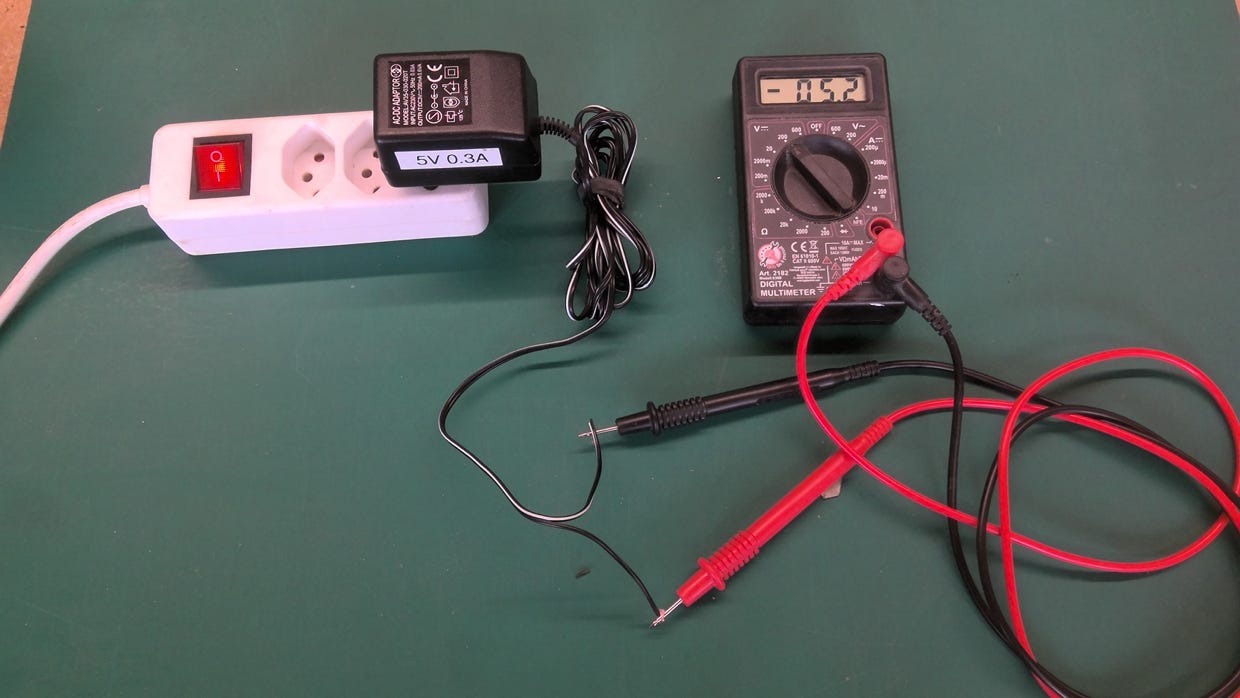

Polarität und Spannung des
Netzteils mit dem Multimeter
messen

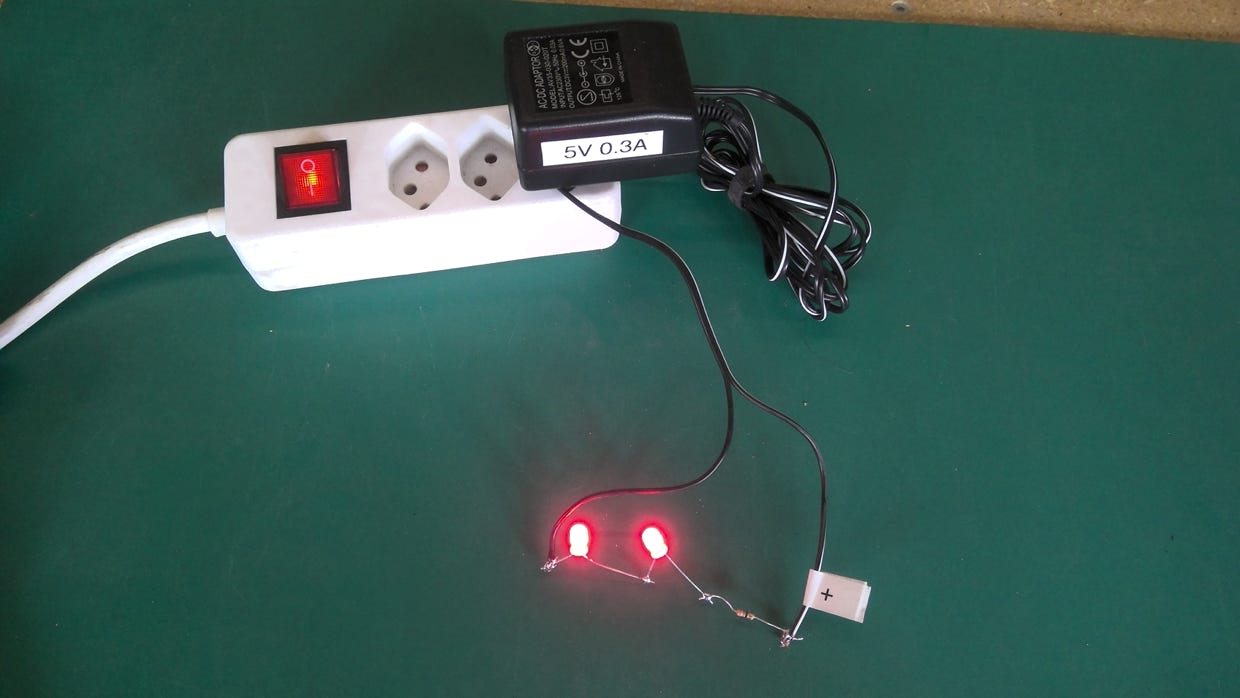

Es funktioniert!
Viel Spass!
Die meisten LEDs benötigen eine Versorgungsspannung von ca. 2V und haben eine Leistungsaufnahme von ca. 20mA.
Mit unserem Netzteil im Beispiel können also nicht mehr als 2 LEDs (5V/2V = 2.5) in einer Reihe betrieben werden und nicht mehr als 7 dieser Reihen insgesamt. (300mA/20mA = 15)
Maximal also 14 LEDs insgesamt um das Netzteil nicht zu überlasten
Der benötigte Widerstandswert hängt von folgenden Faktoren ab:
- Versorgungsspannung Netzteil (Hier 5V)
- Durchlassspannung LED (meist ca. 2V)
- Stromaufnahme LED (meist ca. 20mA)
- Anzahl LEDs in der Reihenschaltung
Du kannst den Widerstandswert hier berechnen:
Gibt man unsere Beispielwerte ein, erhält man als Ergebnis
einen Widerstandswert von 50 Ohm.
Beim Widerstand auf dem Foto handelt es sich allerdings nur um einen 33 Ohm Widerstand. Das reicht auch.

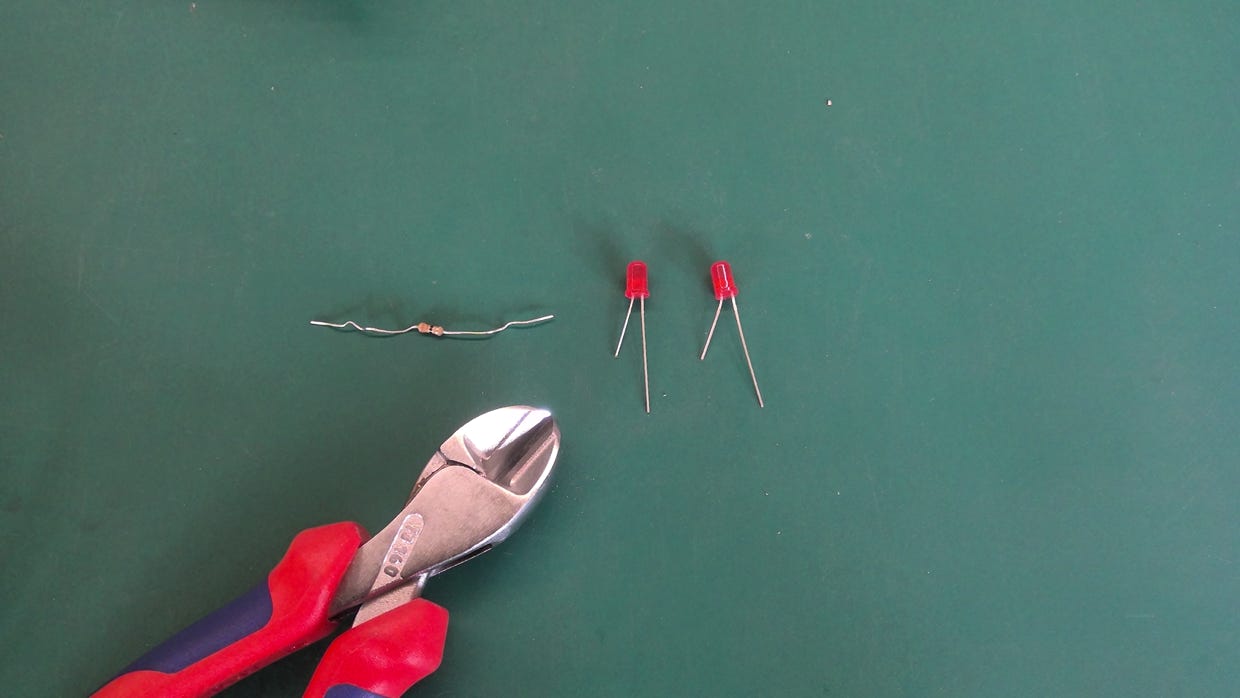

Die LED Reihe kann nun zusammengelötet werden. Der Widerstand wird den LEDs entweder vor- oder nachgeschaltet
Vorschaltung: Widerstand an + (langes Bein)
Nachschaltung: Widerstand an - (kurzes Bein)
Damit das Netzteil richtig angeschlossen werden kann, muss abgeklärt werden bei welchem Kabel es sich um + respektive - handelt.
Dazu wird werden die Kabelenden mit dem Multimeter verbunden und die Spannung gemessen.
Wird die Spannung positiv angezeigt, liegt das + beim roten Fühler.
Wird die Spannung negativ angezeigt, liegt das + beim schwarzen Fühler.
Nun können wir die LED Reihe am Netzteil betreiben:
Die LED-Reihe wird zusammengelötet (immer kurze Beine an lange Beine löten), an einem Ende den Widerstand anlöten und die Reihe richtig ans Netzteil anschliessen (Pluspol Netzteil an langes Bein LED)
So können nun mehrere LED Reihen betrieben werden - Anzahl der Reihen richtet sich nach der Leistungsabgabe (A) des Netzgeräts. In unserem Beispiel: 7 Reihen à 2 LEDs - Total 14 LEDs
